Спейс шаттл

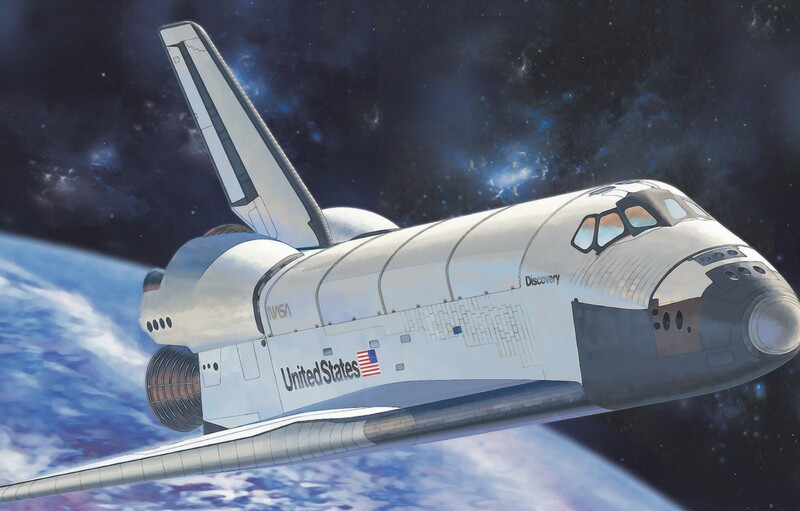

Шаттл
Высота комплекса «Спейс шаттл» на стартовой позиции: 56,14 м
Масса комплекса «Спейс шаттл» при старте: 2045 т
Масса полезного груза комплекса «Спейс шаттл»: 29,5 т (1,4 % от общей массы).
Подъемная сила комплекса «Спейс шаттл» при старте: 30 806 кН (3141 тс)
Внешний топливный бак:
- Длина: 47 м
- Диаметр: 8,38 м
- Масса при старте: 756 т
- Горючее: жидкий водород
- Масса горючего при старте: 103 т
- Окислитель (вещество, обеспечивающее горение в безвоздушном пространстве): жидкий кислород
- Масса окислителя при старте: 616 т
- Время работы: 480 с
Боковые твердотопливные ускорители:
- Длина: 45,5 м
- Диаметр: 3,71 м
- Общая масса двух ускорителей: 1180 т
- Суммарная тяга двух ускорителей: 25 500 кН (2600 тс)
- Горючее: смесь перхлората аммония, алюминия, оксида железа, полимера и эпоксидного отвердителя
- Время работы: 123 секунды
Орбитер:
- Длина: 37,24 м
- Размах крыльев: 23,79 м
- Масса (без полезного груза): 68,5 т
- Подъемная сила при старте: 5306 кН (541 тс)
- Горючее: метилгидразин
- Окислитель (вещество, обеспечивающее горение в безвоздушном пространстве): тетраоксид диазота
- Время работы: 1250 сек
«Спейс шаттл» (в переводе с английского — «космический челнок») или просто «шаттл» — государственная космическая программа США, в рамках которой были построены одноименные транспортные космические корабли многоразового использования. Такое название было выбрано неслучайно — подразумевалось, что шаттлы будут курсировать между Землей и околоземной орбитой (словно маленькая лодка — челнок — плавающая туда-сюда между двумя берегами), доставляя полезные грузы в обоих направлениях. Всего было построено пять шаттлов: «Колумбия», «Челленджер», «Дискавери», «Атлантис» и «Индевор». Изначально планировалось, что шаттлы будут запускаться дважды в месяц, при этом каждый из построенных кораблей совершит не менее 100 полетов в космос. Однако за 30 лет эксплуатации было произведено всего 135 пусков, два из которых завершились катастрофой — шаттлы «Челленджер» и «Колумбия» были разрушены в результате аварийных ситуаций, в обоих случаях все члены экипажа погибли. Больше всего полетов (39) совершил шаттл «Дискавери».

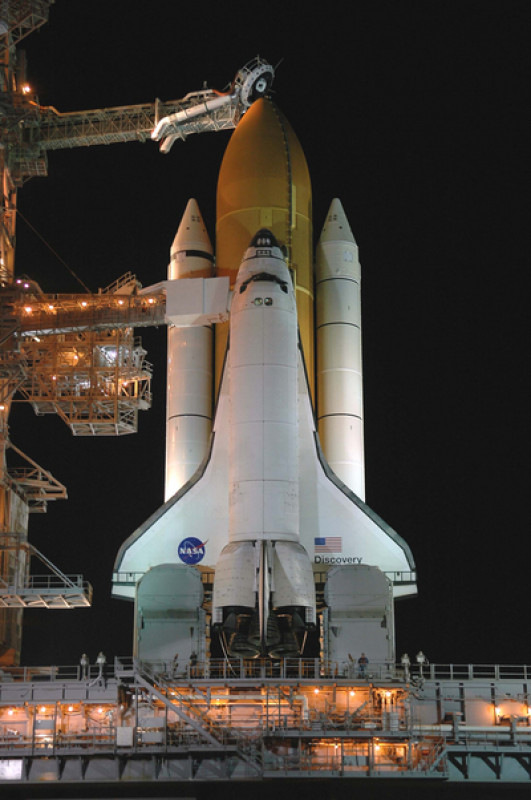

Комплекс «Спейс шаттл» на стартовой позиции
Комплекс «Спейс шаттл» состоит из двух частей — ракетоносителя и орбитального ракетоплана (орбитера). Но чаще всего под шаттлом подразумевают именно ракетоплан — корабль, в котором находится экипаж и груз. Возможно, это связано с тем, что именно он выполняет всю полезную работу, после чего возвращается с экипажем на Землю. Ракетоноситель, состоящий из внешнего топливного бака и двух боковых твердотопливных ускорителей, служит для выведения ракетоплана на орбиту. Во время запуска используются одновременно два боковых ускорителя и двигатели орбитального корабля. После того как в твердотопливных ускорителях полностью вырабатывается топливо, они отделяются и на парашютах спускаются в заданную область океана, где их подбирают и транспортируют для подготовки к дальнейшему использованию. Внешний топливный бак, из которого горючее поступает на двигатели ракетоплана, отделяется значительно позже — почти у самой запланированной орбиты. После отделения бак сгорает в плотных слоях атмосферы, а его отдельные обломки падают в заранее предусмотренный участок океана, чтобы не причинить вреда людям. Для выхода на заданную орбиту ракетоплан использует собственное топливо (не из внешнего бака). На орбите корабль занимает нужное положение и начинает вращаться вокруг Земли, выполняя поставленные задачи. По завершении миссии сходит с орбиты и совершает полет в атмосфере на посадочную полосу почти как обычный самолет. Из-за большой скорости входа в атмосферу обшивка корабля может разогреваться до +1500°С. Непосредственно перед касанием посадочной полосы выпускается тормозной парашют диаметром 12 м. Экипаж покидает корабль спустя 30–40 минут после остановки.

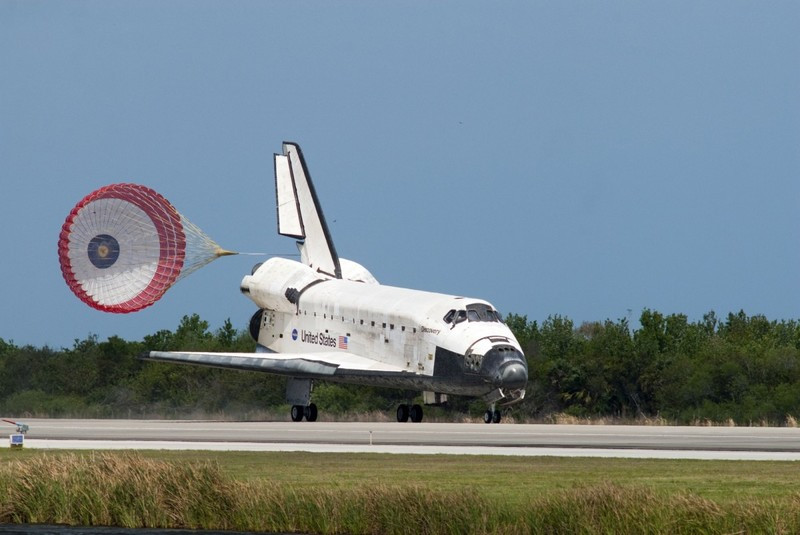

Посадка шаттла
